KLIX Deckenheizkörper
für Büro, Gewerbe und Hallen
KLIX Deckenheizkörper
Anwendungsbeispiele
Einsatzmöglichkeiten für Einbauhöhen von 2,5m – 20m:
- Produktionshallen
- Werkstätten
- Sporthallen
- Büros
- Wohnungen/Lofts
- Hotels
- Krankenhäuser
- Restaurants
- Foyers
- Bereiche der Tierhaltung
Sonderfarben
Sonderfarben bis 6 Meter auf Wunsch gegen Aufpreis und Absprache der Lieferzeit möglich.
Sie haben eine Frage?
Silvia Kleinschmidt
Technical Account Manager
Vertrieb Klix-Deckenradiatoren
Objektplanung und technische Auslegung mit Klix-Deckenradiatoren für Heizung, Kühlung, Lüftung
Eurasien
Fon: +49 7424 981 99-14
Fax: +49 7424 981 99-10
Mobil: +49 175 292 4861
silvia.kleinschmidt@allfest.update.betacenter.net
Vorteile gegenüber bestehenden Systemen

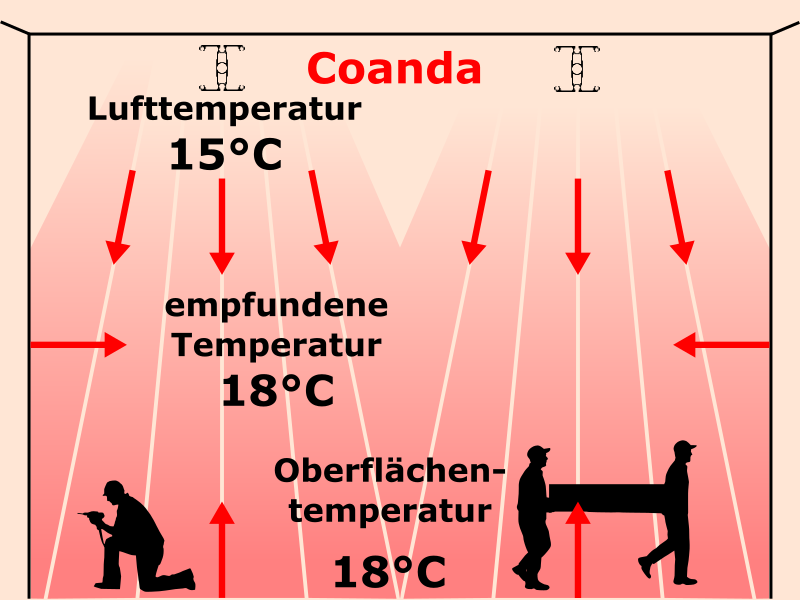

Klix-Deckenradiatoren
Deckenstrahlplatten oder Gasstrahler
Merkmale
- radiale Wärmestrahlung auf alle Umschließungsflächen
- geringe Intensität auf Personen
- hohe Behaglichkeit
- einfache Montage
- geringe Energiekosten
Merkmale
- intensive Wärmestrahlung auf den Kopfbereich
- hohes Gewicht
- hoher Montageaufwand
- eingeschränkte Behaglichkeit
Deckenheizprofilen

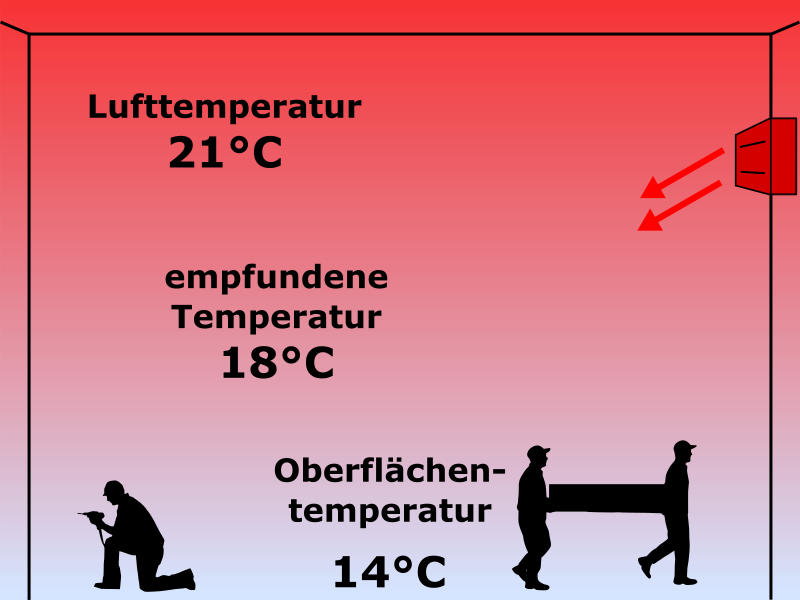

Luftheizung
Größenverhältnis und Betriebsgewicht
Deckenradiatior Klix-Coanda 600, eloxiert
Deckenstrahlplatte-600-4 mit Einbrenn-Pulverbeschichtung
Material
Strangpressprofil aus korrossionsfester Aluminium-Legierung
Strahlplatten, verschweißt mit Rohrregister aus Stahl, Wärmedämmung nach oben, bei Bedarf ohne Dämmung
Durchflussrohr
1 Durchflussrohr 5/4“ Innengewinde, Hanf + Kitt
4 Durchflussrohre 1“ Pressfittinge oder schweißen
Aufhängung
1-Punkt-Aufhängung M8 verschiebbar, Kette pendelnd
2-Punkt-Aufhängung M8 fixiert, Kette pendelnd
Gewicht
Betriebsgewicht 6 kg/m
Betriebsgewicht 15,4 kg/m
Montage
50-70% geringere Montagezeiten als für Deckenstrahlplatten
Aufwendige Montage
Vergleich Montagemerkmale
Klix Coanda 750
Deckenstrahlplatte
750 mm
750 mm
Stranglänge
100 m
100 m
Strangbreite
0,16 m
0,75 m
Modullänge max.
12 m
7,5 m
Anzahl Rohre
1
5
Anzahl Module
9
14
Aufhängepunkte
33
68
Gewicht
910 kg
2850 kg
Verdeckte Fläche
16 m²
75 m²
Installationsmöglichkeiten
Heizkreislauf
Vor- und Rücklauf in einem Profil
Planungsbeispiel
Beispiel: Lagerhalle mit KLIX Coanda 750
L x B x H = 120 m x 26 m = 3.120 m² x 7 m = 21.840 m³
Zugrunde gelegte Strahlbandlänge
464 m
Hallen – Wärmebedarf
163 kW, entspricht 52 W/m²
Heizmitteltemperaturen 82,55 / 67,5 / 20°C
352 W/m
2 U-förmige Heizkreise mit 232 m
82 kW
Unser Service für Sie
- Beratung bei der Systemwahl
- Aufzeigen von Referenzen
- Bereitstellung von Fachinformationen
- Fachseminare
- Montageeinweisung
- Baustellenbegehung
- Planung
- Auslegung
- Angebot
